GBT 19846-2005 机械振动列车通过时引起铁路隧道内部振动的测量 点此下载,仅用于交流。
1. 振动测试原因:列车、维修车辆等通过可能引起隧道的完整性,不涉及人的响应。
2. 隧道的动态性能在很大程度上依赖于它的几何结构、辅助部分、隧道深度和围岩性质。
3. 隧道不同部分的响应频率应在 1 Hz-100 Hz范围内。而对于轨道,通常感兴趣的频率范围高达 2 kHz,虽然更高的频率也会出现。
4. 测量物理量:在较低的频率范围内优先测量速度,而在高频范围内由于测量仪器的原因则优先测量加速度。

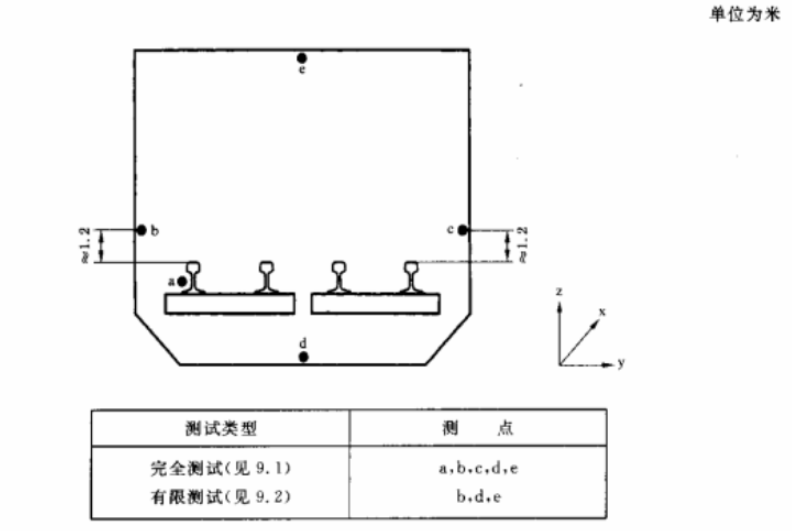

5. 测试工况,一段200米长直线隧道,假设列车在下图左边轨道上运行。图中钢轨上振动采用加速度传感器,其他测点推荐采用速度传感器。
各测点测试解释详见标准,要注意传感器的安装位置,安装固定方式以及空气声的影响。
完全测试一般选择各相距20米的3个测试断面,使用三个传感器组成三个方向,测试三次列车以同一方向通过。
有限测试只需要测试一个断面,每个测点使用一个传感器,垂直于相关平面。应至少记录列车3次通过;测出的3个值相差不超过3 dB就可作为真值,并通过计算得算平均值,把结果修约到最相近的整数分贝值。
需要进行列车通过与未通过两种情况下的噪声测试,当信噪比 S/N>10 dB时,获得的数据可以不做修正。当信噪比 6 dB<S/N<10 dB 时,获得的数据就应该进行修正,并在试验报告中加以说明。当信噪比S/N<6 dB时,获得的数据只可作为参考。
