GB 51076-2015 电子工业防微振工程技术规范 点此下载,仅用于交流。
电子工业防微振工程测试可参考此标准。
有防微振要求的工厂的建设阶段,环境振动测试一般分为如下四个阶段:
一、环境微振动测试,主要调查拟建场地的环境振动参数;
二、工程主体建筑竣工,厂房内各类设备安装前的环境振动对主体结构的影响测试,主要测试建筑结构的动力特性;
三、厂房内除精密设备及仪器外其他空调、动力系统等设备测试;
四、精密设备及仪器安装后测试。

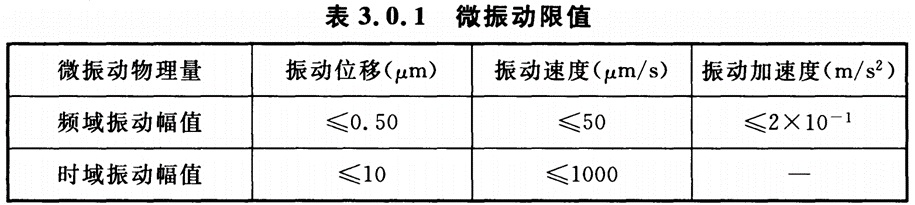

1. 规范规定的微振动
2. 4.2章节详细规定了各类电子工业用精密设备及仪器的容许振动值,频域范围内的垂向和水平向振动速度、振动加速度为1/3倍频程均方根值(1/3倍频程和均方根值适合描述随机振动),对应最大频率范围1~100Hz。时域范围内的垂向和水平向容许振动速度和位移为峰值。
3. 消声室和半消声室在频域范围内竖直向和水平向容许振动限值为倍频程加速度均方根值,不同的本底噪声对应不同的频率加速度值(1/3倍频程中心频率范围31.5Hz~500Hz)。

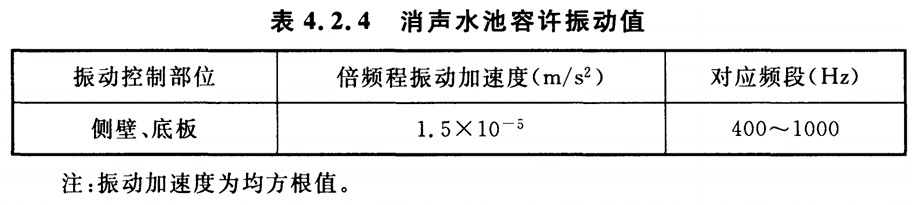

4. 消声水池在频域范围内的竖直向和水平向的容许振动限值。
5. 确定防振距离时,要分别考虑按不同性质振源组成的多振源的综合振动响应叠加,同时要考虑其中最大的振动影响;
6. 场地环境振动测试方法:
1)一个场地不少于5个测点位置,测点间距不大于40m;
2)环境振动工况分类及组合应包括常时振动、固定干扰振动及移动干扰振源的分别作用及组合。
3)传感器周围15米范围内应避免人员行走影响;
4)保证测试工况一致情况下,可分批次测试;
5)可使用车辆模拟移动干扰源;
