GB-T2820.9-2002 往复式内燃机驱动的交流发电机组第9部分机械振动的测量和评价  点此下载，仅用于交流。

此标准对应(ISO 8528-9:1997,MOD)

1.      范围

标准仅对发电机组的外部机械振动特性进行测量和评价，不涉及内部的旋转部件；

标准适用于由往复式内燃机驱动的、固定式和移动式、刚性和（或）弹性安装的交流发电机组。适用于陆用和船用发电机组，不适用于航空或驱动陆用车辆和机车的发电机组。

2.      频响范围

一般要求在10Hz ~1 000 Hz 范围内误差不超过±10%；在 2 Hz~10 Hz 范围内误差不超过-20%~10%，只要对测量系统的精确度没有不利影响，允许进行数据的微积分以便获得其他参量。如测试用速度传感器，可以积分获得位移，微分获得加速度。

3.      传感器固定方式

传感器和被测物体的连接方法对测量的精确度有影响。频率响应及振动的测量值也受传感器连接方式的影响。当振动剧烈时，保持传感器在机组上被测点的良好安装尤为重要。可使用螺栓连接或者强磁座固定。加速度计的安装参见 ISO 5348。

4.      测点布置及方向

条件允许下，尽量对所有5测点进行测量，除非更关心某个测点位置。一般认为2位前端，6为后端，3为左侧。

5.      测试工作状态

测量振动时发电机组的工作状态包括：正常工作温度，额定频率，空载到满载。如从开始的0位、到输出功率为25%、50%、75%和100%。

6.      振动结果评估

往复式内燃机的主激励频率范围约为 2 Hz~300 Hz。但当与发电机等其他部件组成发电机组后，则评估的频率范围要扩展到2 Hz~1 000 Hz。

为确保没有结构方面的原因影响测量结果，有必要进行附加试验。

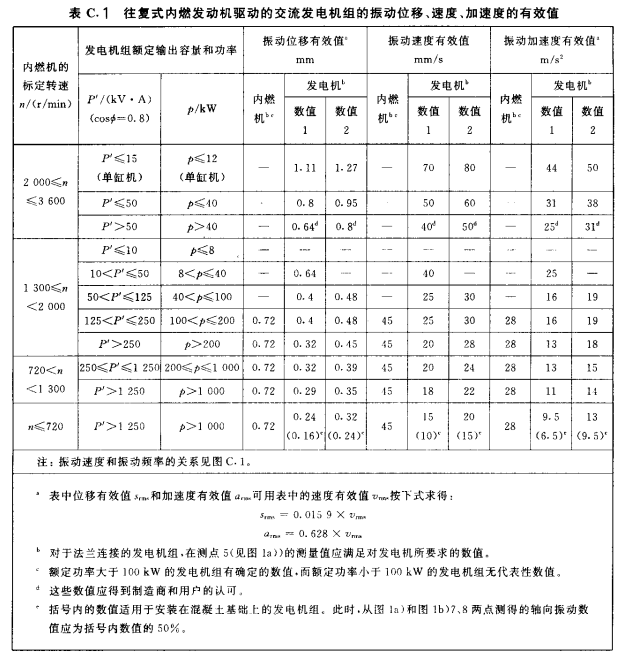

常用发电机组振动加速度、速度、位移有效值范围见表C.1。这些数值可用来评估发电机组的振动级别和潜在效应。
